Energía solar sin conexión a la red
1 / 5
| No. de Modelo. | SUN1MW-ESS | Voltaje nominal | 208/220/400/480V 3phase |
| Garantía | 10 años | Capacidad nominal | 500kwh, 1mwh, 2mwh, 3mwh (personalizable) |
| Vida del ciclo | 8000 veces y hasta batería de litio | Frecuencia nominal de la red | 50hz/60hz |
| Certificación | ISO, CB, CE, TUV/UN38.3/EN50549 | Nombre del producto | Sistema de almacenamiento de energía con contenedor de enfriamiento por aire/líquido |
| DOD | 90% | Grado de protección | IP65 |
| Tipo de batería | Batería de ión litio, LiFePO4 | Instalar | Carport de tierra azotea |
| Asistencia técnica | Orientación técnica profesional completa | Aplicación | Fábrica comercial industrial hospital |
| Interfaz de comunicación BMS | Ethernet, CAN, RS485 | Contenedor | Para instalación al aire libre |
| Concepto de enfriamiento de hatch de corriente continua | HAVC | Batería | Enfriamiento por aire/líquido |
| Monitoreo local EMS | Sí | Transformador aislado | Incluido |
| Paquete de Transporte | Contenedor | Especificación | 20ft/40hq |
| Origen | China | Código del HS | 8504403090 |
| Capacidad de Producción | 300 sets/día | ||

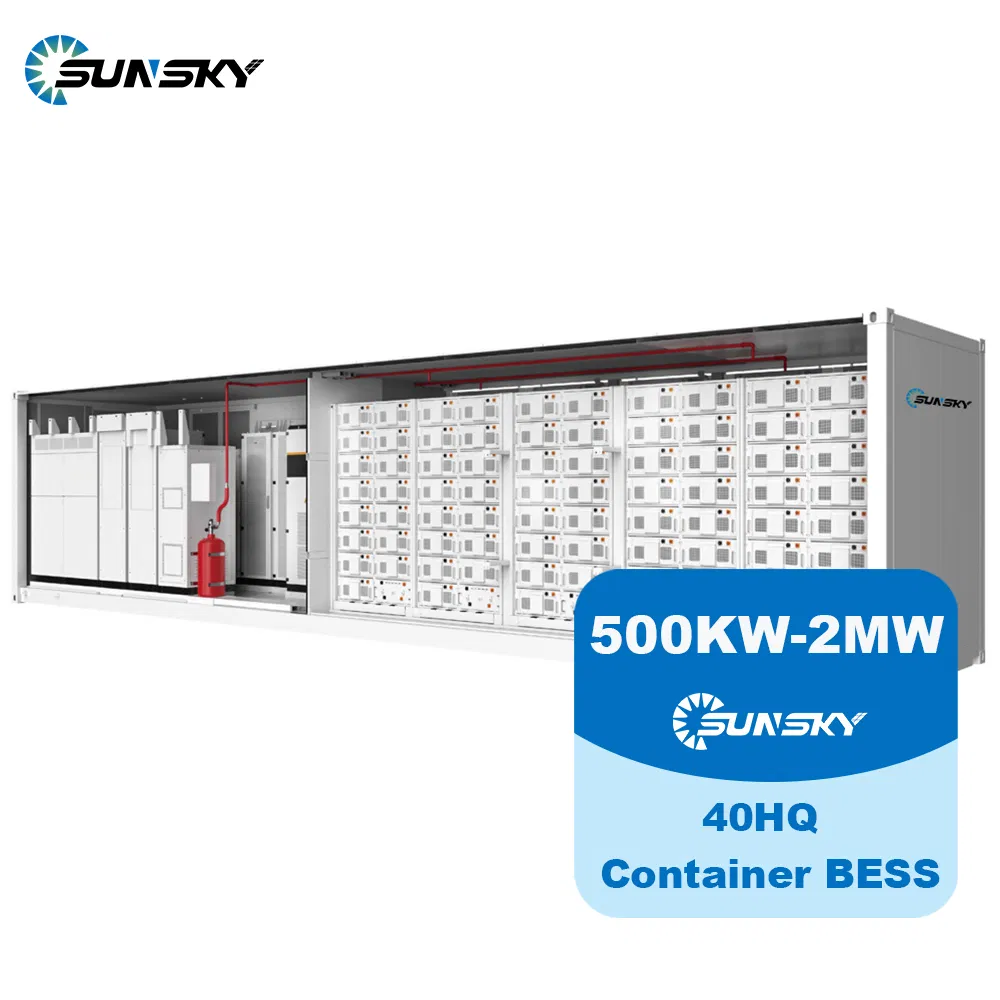

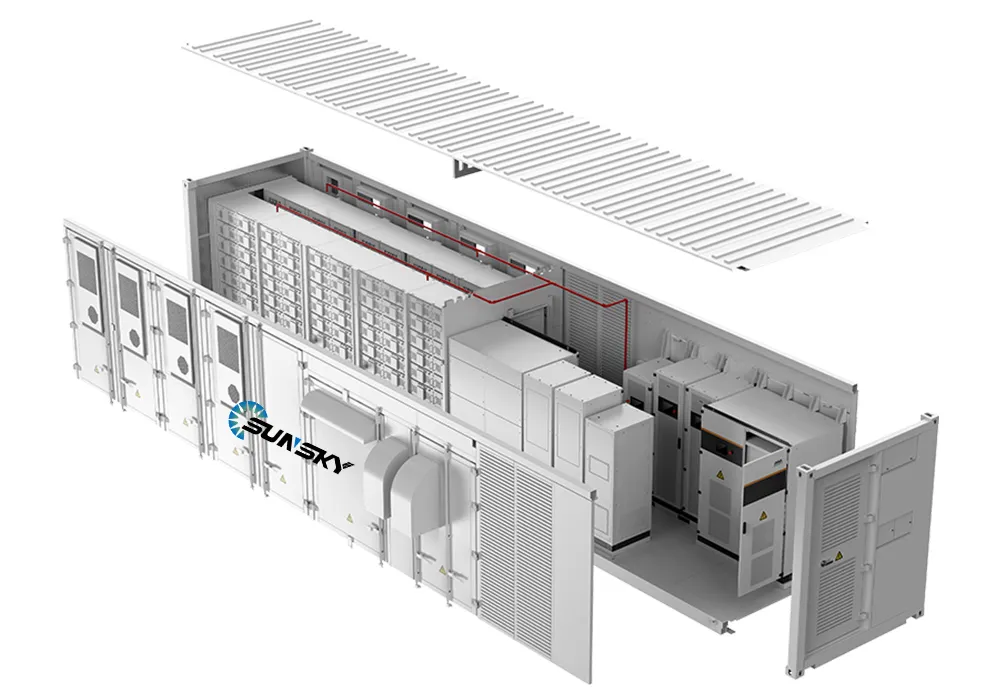

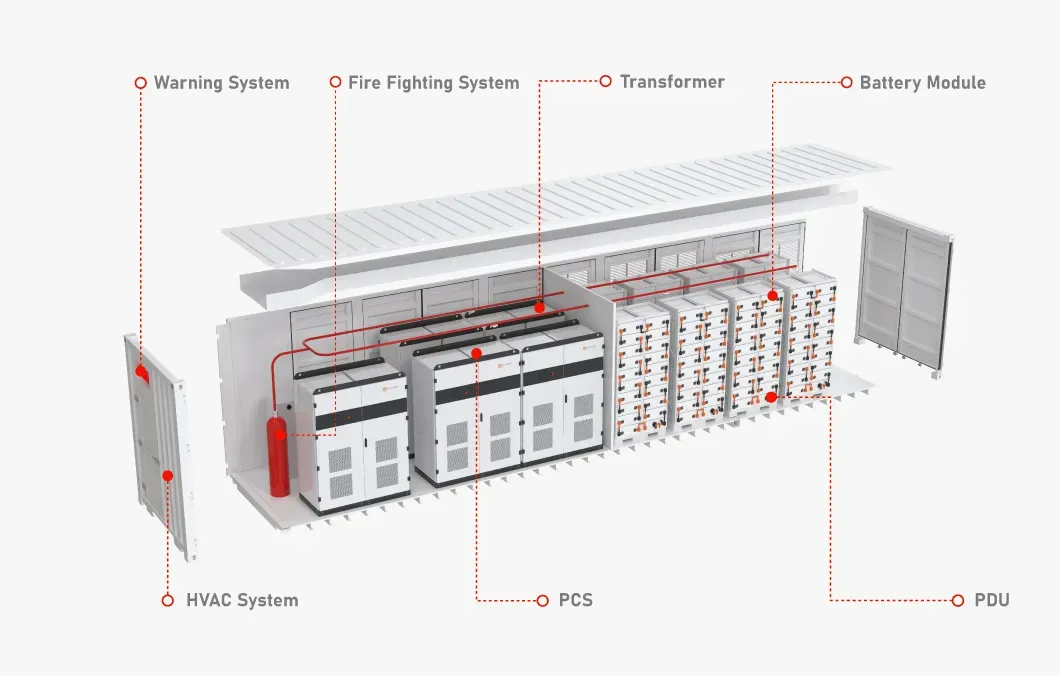

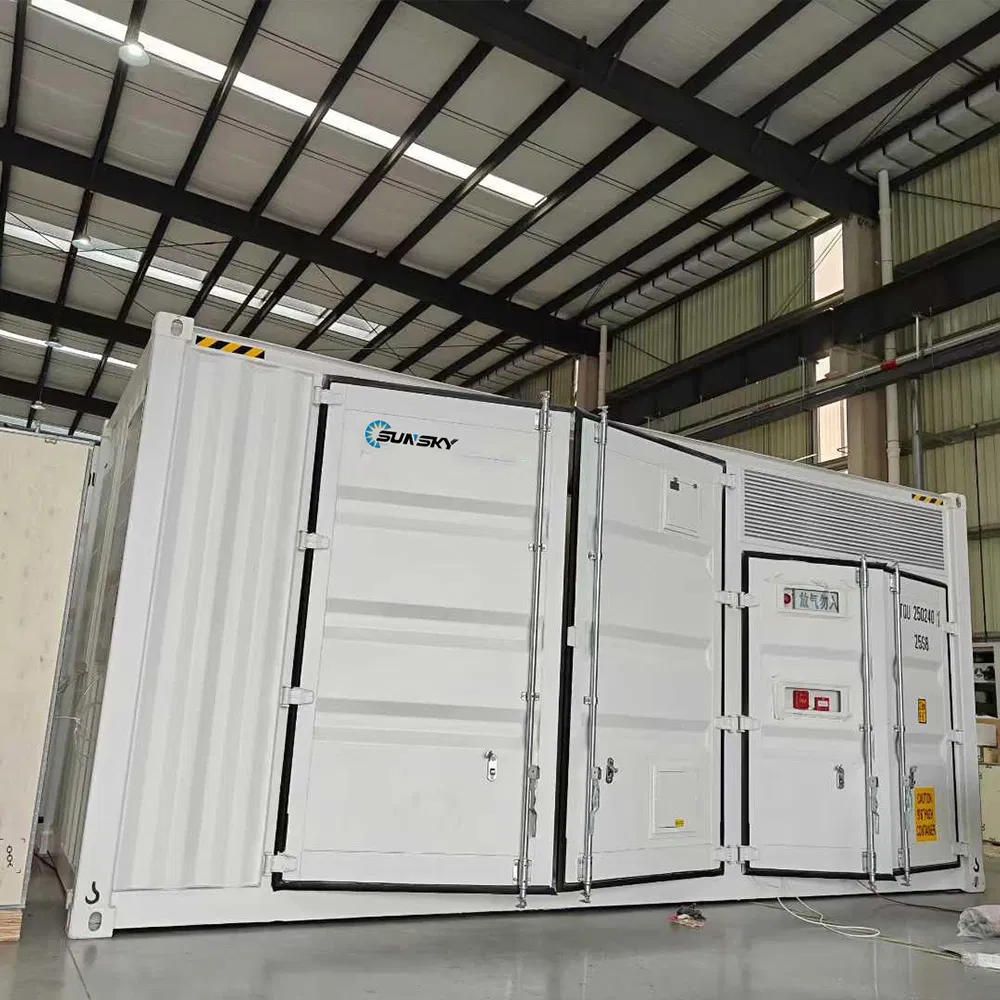

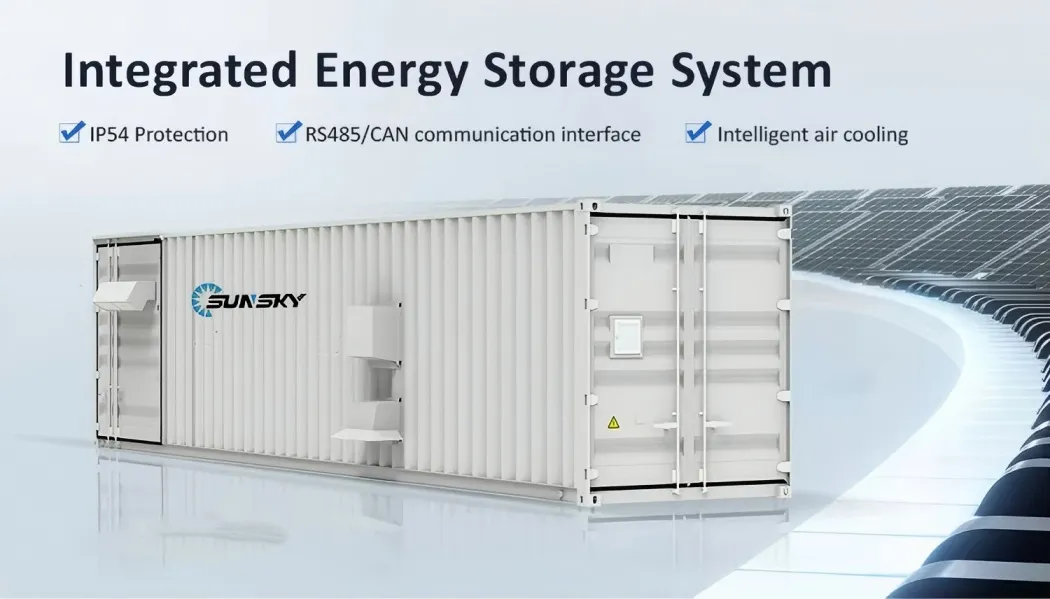

El contenedor ESS refrigerado por líquido de 20 pies y 40HQ integra PACK, EMS, BMS, HVAC y sistema de seguridad contra incendios en un armario. En comparación con la refrigeración por aire, la refrigeración líquida permite al producto ESS una mayor densidad de potencia y garantiza la diferencia de temperatura entre las celdas en 3 ºC, lo que amplía de forma eficaz la vida útil de la batería y mejora la eficiencia energética. El producto de contenedor ESS refrigerado por líquido de 20 pies puede aplicarse al lado de generación de energía, al lado de la red, así como a los escenarios C&I ESS que tienen requisitos estrictos en cuanto a potencia y capacidad.
| Modelo | SUN20FT-0,5MW/1MWh | SUN40FT-1MW/2MWh |
|---|---|---|
| Datos de la batería | ||
| Tipo de celda | 3,2v/280Ah/LFP | |
| Marca celular | HIGEE/EVE/REPT/CORNEX | |
| Ciclo de vida de Celle | >8.000 ciclos a 80% DOD, 25°C | |
| Especificaciones de celda | 3,2v/280Ah/315Ah/LFP | |
| Energía de cada cúmulo | 200,704kWh/225,075KWh | |
| Número de clúster | 5 | 10 |
| Capacidad energética nominal total | 1003,52kWh | 2007,04kWh |
| Rango de tensión de la batería | 716,8V | |
| Tensión nominal | 627,2V | |
| Gama de Votage | 627,2V~795,2V | |
| Interfaz de comunicación BMS | Ethernet, CAN, RS485 | |
| Protocolo de comunicación BMS | Modbus RTU, Modbus TCP | |
| Datos de AC | ||
| Potencia nominal de CA | 1*500kW | 2*500kW |
| Máx. Potencia PV | 1*600kW | 2*600kW |
| Tensión nominal de CA | 380V/400V/220V/480V | |
| AC PF | 1 liderando ~ 1 rezagados | |
| Salida THDi | ≤3% | |
| Frecuencia nominal de la red | 50/60Hz | |
| Método de aislamiento | 4 transformador de línea fase 3 | |
| Datos generales | ||
| Dimensiones sin espacios libres (L*W*H) | 6058*2591*2438mm | 12116*2438*2896mm |
| Peso de todo el sistema | 15230KGS | 30460KGS |
| Grado de protección | IP54 | |
| Rango de temperatura de funcionamiento | -20~65°C | |
| Humedad relativa | 0~95% (sin condensación) | |
| Altitud máxima de trabajo | 6000m (disminución de potencia sobre 3000m) | |
| Concepto de refrigeración de la trampilla de CC | HAVC | |
| Concepto de refrigeración de la escotilla PCS | Refrigeración forzada por aire para electrónica de potencia. Aire acondicionado para sistema de batería | |
| Sistema de extinción de incendios | Grupo de botellas HFC | |
| Interfaces de comunicación | RS485, Ethernet, GPRS | |
| Protocolos de comunicación | Modbus RTU, Modbus TCP | |

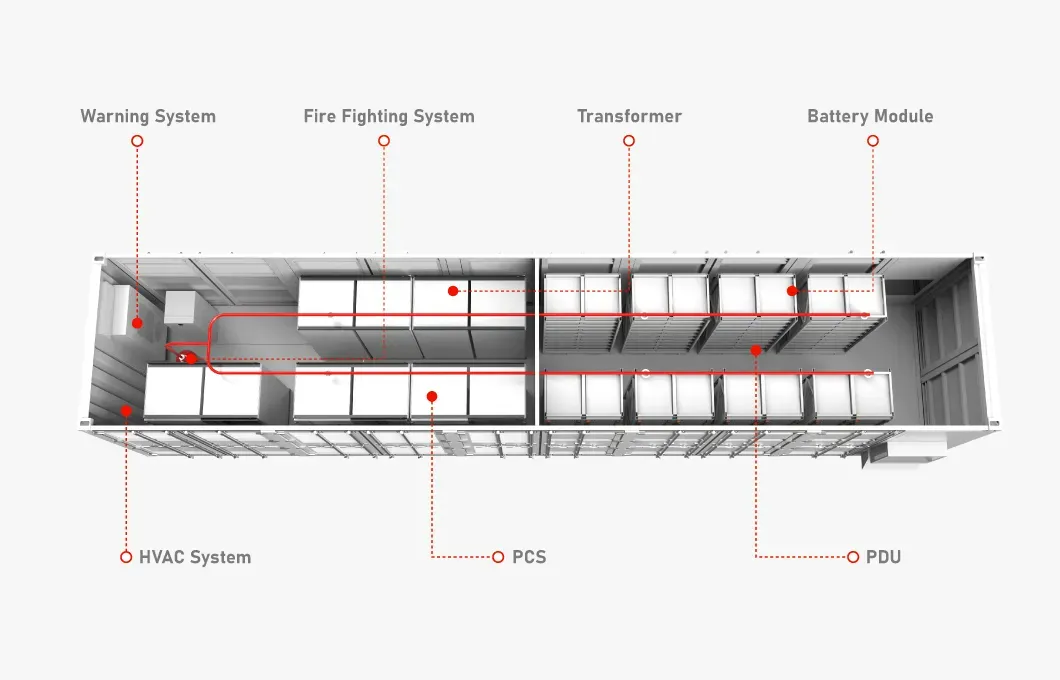

Con el fin de reducir las pérdidas de producción causadas por cortes de energía en verano, se ha lanzado el ESS de alta densidad de energía de 20 pies y 40 HQ. El lado de CC consta de unidades de energía de batería de litio, y el lado de CA utiliza la serie MEGA PCS, a través de la estrategia de operación EMS, interactúa con la red de una manera amistosa, y proporciona soporte de alimentación a los clientes durante el período de energía limitada.
* Alta eficiencia hasta el 22,84% * cumple con la norma europea IEC61215 y IEC61730
* SMBB + tecnología de media celda, reducir la pérdida de corriente interna, mejorar la eficiencia del módulo, minimizar los impactos de micro-grietas, y mejorar la fiabilidad del módulo
* menor coeficiente de temperatura (-0,29%/ºC), menor temperatura de funcionamiento, aumentar la generación de energía.
* tasa de bifacialidad de hasta 80-85%, hasta 30% de ganancia de potencia desde el lado posterior.
* 30 o 25 años de garantía opcional

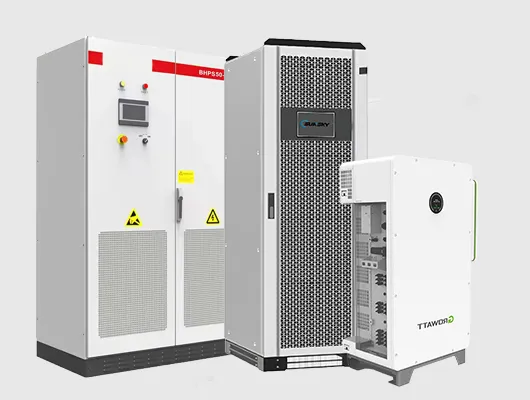

* Control inteligente de CI
* función de protección múltiple
* onda sinusoidal pura
* alarma de zumbador para recordar
* función de instrucción de trabajo
* Doble cara PCB / dispositivo cero de importación
* carcasa de aleación de aluminio
* Garantía: 10 años

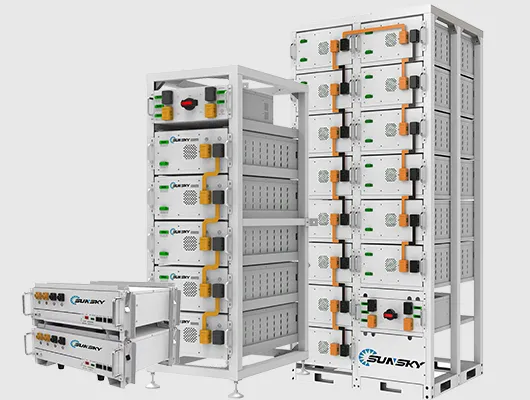

El módulo de batería estándar de almacenamiento de energía consta de 16 unidades de 3,2V celdas individuales, cada unidad de energía de la batería es 14,336kWh, la tensión nominal es 51,2V, total 2MWh, 1600kWh@80% DOD. Energía de la batería normalmente personalizada de acuerdo con los requisitos exactos de cada cliente, desde kWh~MWh~GWh.

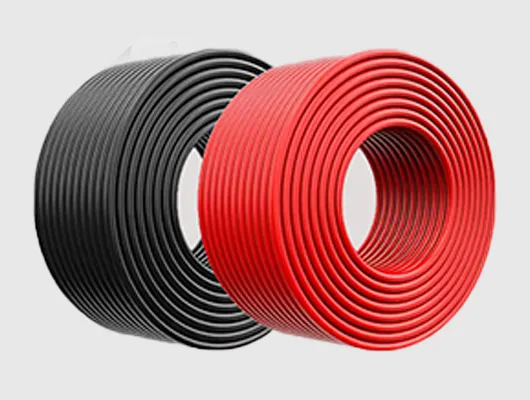

* Sección transversal: 4 mm2; 6 mm2; 10 mm2 opcional
* tensión nominal: 600Vdc/1000VDC (TUV)
* corriente nominal: 55A, 70A
* colores: Negro para STD, Rojo opcional.
* Garantía: 30 años

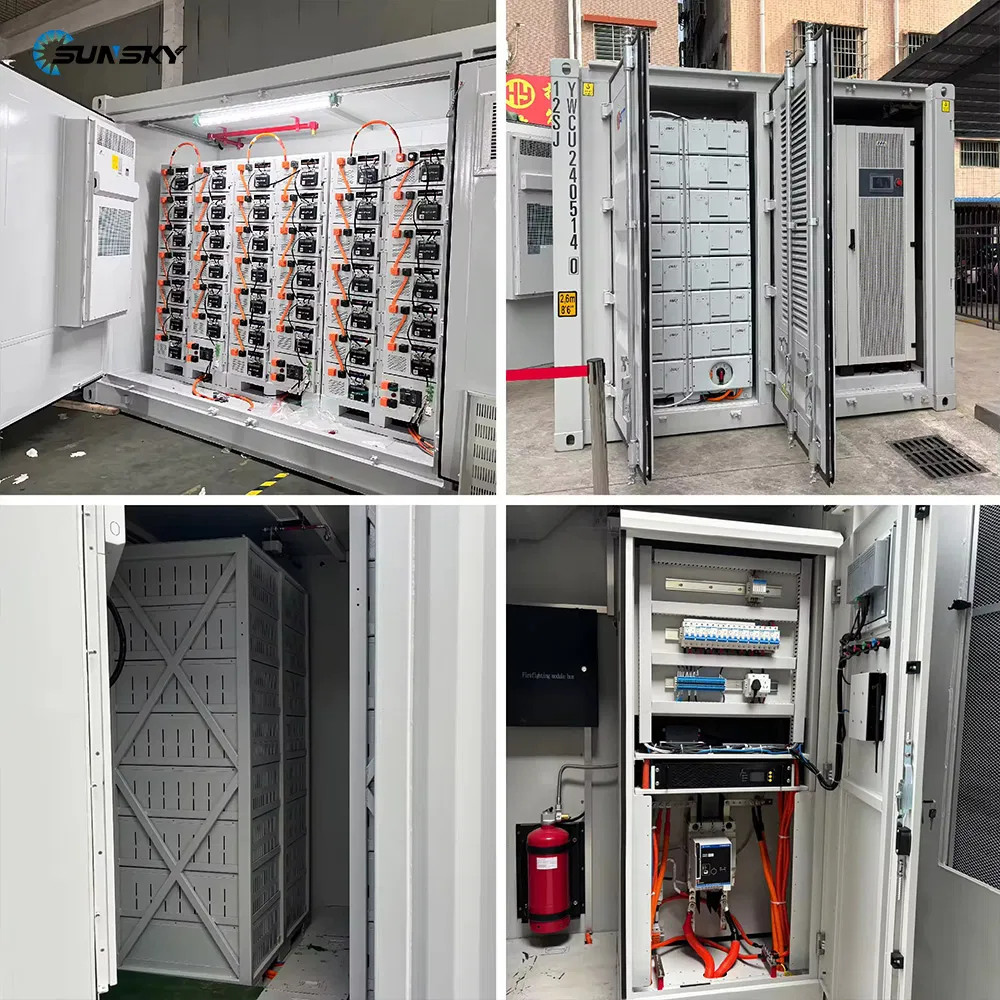

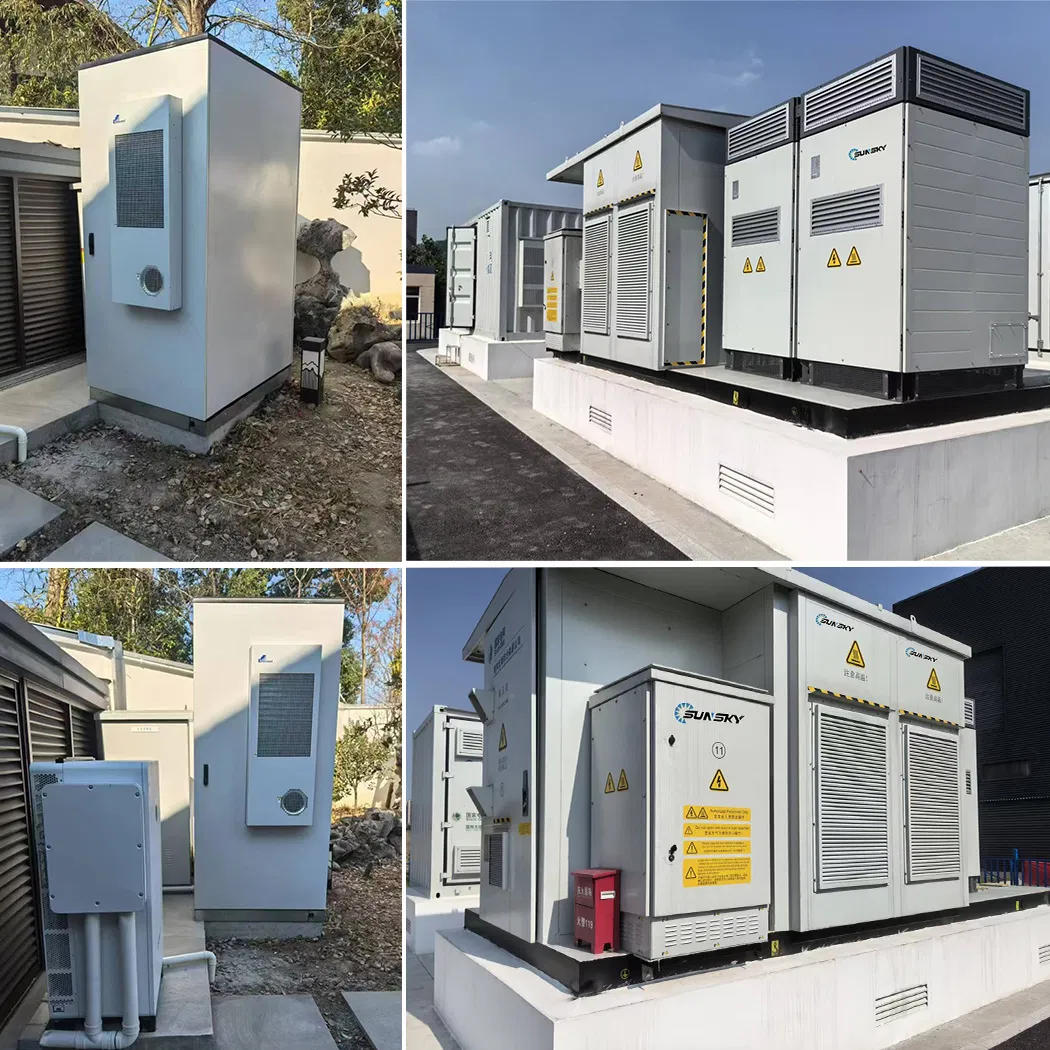

Nuestro sistema de almacenamiento de energía en contenedores (BESS) es la solución perfecta para proyectos de almacenamiento de energía a gran escala. Los contenedores de almacenamiento de energía pueden utilizarse en la integración de diversas tecnologías de almacenamiento y para diferentes fines.

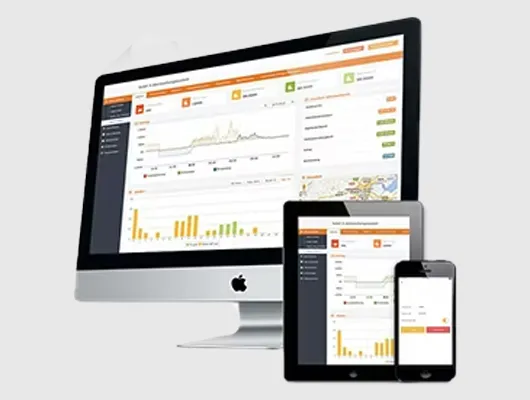

* Open Station admite un clic
* problema de instalación y registro
* Soporte de envío y navegación con un solo clic
* operación segura, registros rastreables, etc.
* Soporte de almacenamiento de datos de ciclo de vida completo para garantizar seguridad y fiabilidad de los datos

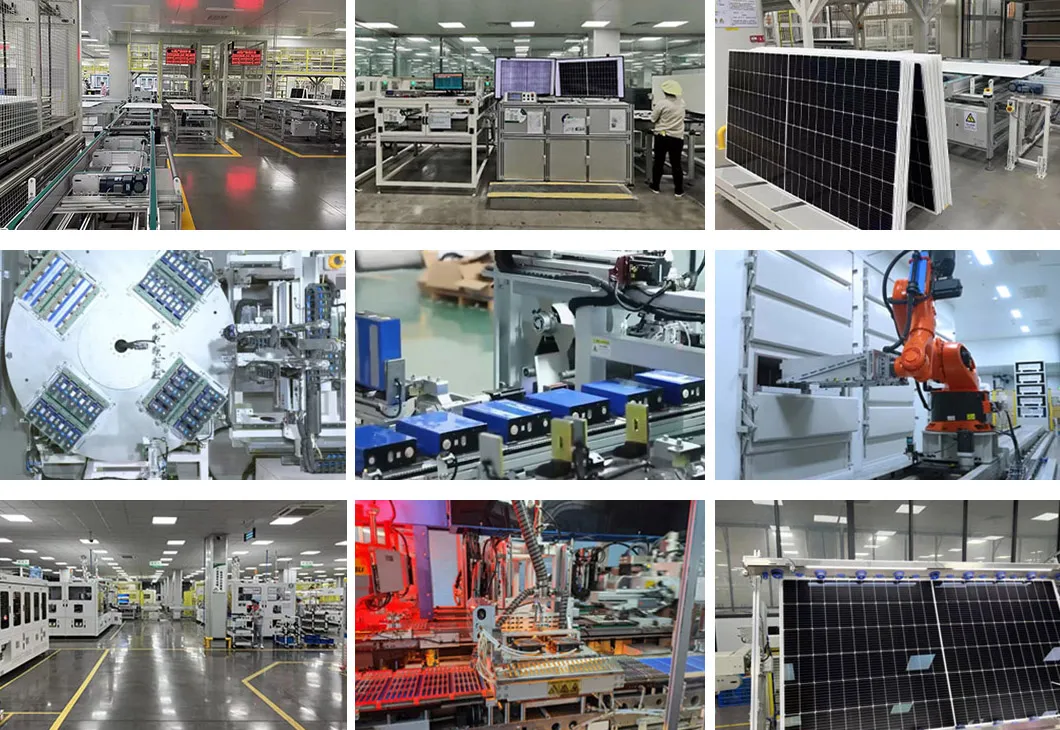

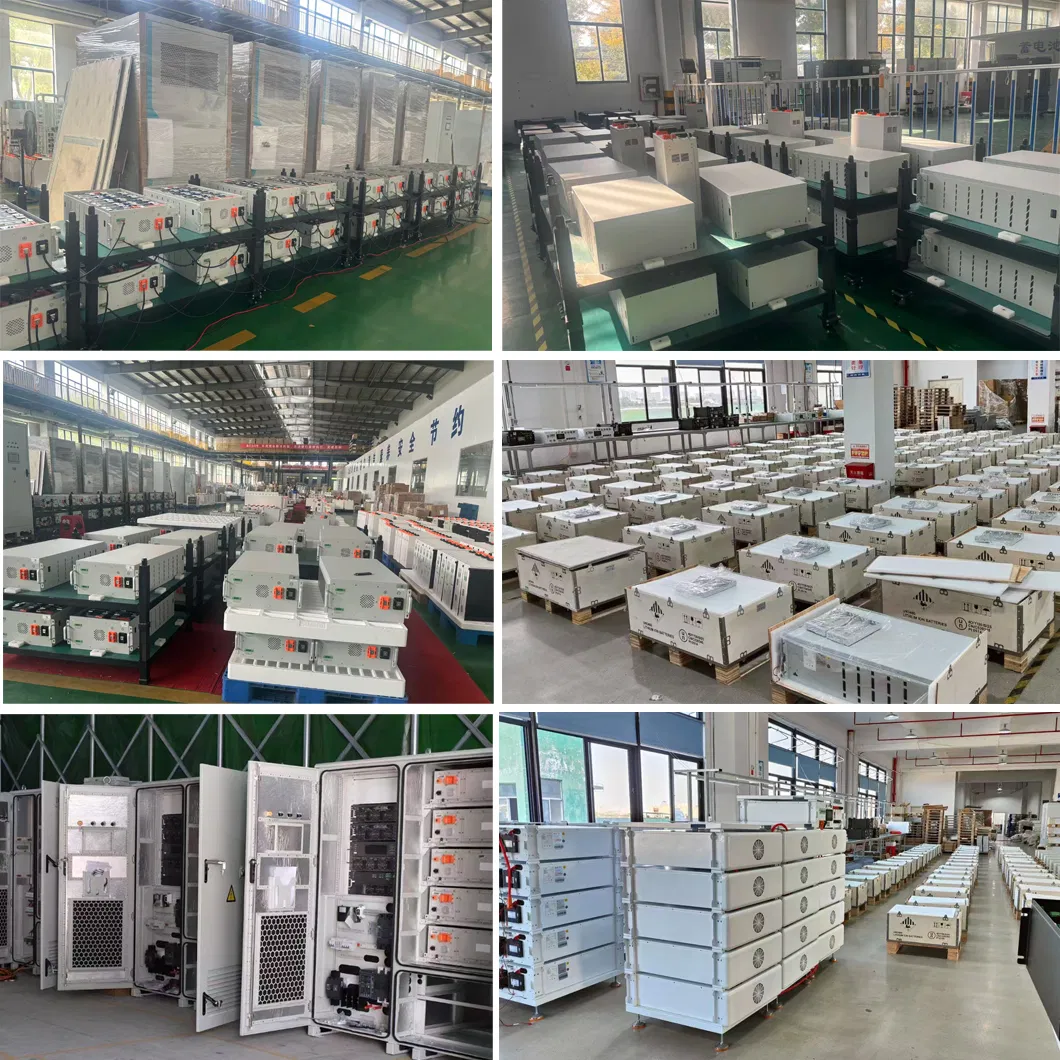

Establecidos desde 2017, nos enfocamos en la producción, I+D y el diseño de paneles solares, inversores, baterías, y sistemas completos de almacenamiento de energía.
¿Cómo optimiza el acoplamiento de CC el uso de energía renovable en un sistema a gran escala?
Permite almacenar directamente más energía solar capturada, con mínimas pérdidas. Esta optimización asegura que una mayor parte de la energía solar generada se utiliza en el sitio o se envía a la red, mejorando la sostenibilidad del proyecto de almacenamiento de baterías solares a gran escala.
¿Qué papel desempeña el sistema de conversión de potencia (PCS)?
El PCS es el componente principal. Funciona como un inversor bidireccional de alta potencia que convierte el DC de la energía solar y las baterías a CA para su uso. Sustituye la necesidad de inversores independientes de energía solar y de batería, lo que optimiza la infraestructura de almacenamiento de batería solar a gran escala.
¿Cuáles son las principales ventajas de un sistema acoplado por CC para proyectos a gran escala dentro y fuera de la red?
Las ventajas clave incluyen una mayor eficiencia general del sistema, un diseño simplificado del sistema con menos componentes, un equilibrio reducido de los costes del sistema (BOS) y una integración perfecta tanto para sistemas de almacenamiento de baterías solares a gran escala tanto en red como fuera de red.
¿Por qué se considera que el acoplamiento de CC es más eficiente para los sistemas de almacenamiento de baterías solares a gran escala?
El acoplamiento a CC es más eficiente porque evita múltiples pasos de conversión DC-AC-DC. La energía solar puede cargar directamente las baterías en forma de CC, reduciendo las pérdidas de energía. Esta mayor eficiencia es crucial para maximizar el retorno de la inversión en aplicaciones de almacenamiento de baterías solares a gran escala.
¿Qué es el acoplamiento de CC en el contexto del almacenamiento de baterías solares a gran escala?
El acoplamiento a CC es una arquitectura de sistema donde los paneles solares y las baterías están conectados en el mismo bus de corriente continua (DC) antes de ser convertidos a corriente alterna (AC) por un solo inversor centralizado. Esta es una solución altamente eficiente para proyectos de almacenamiento de baterías solares a gran escala.
