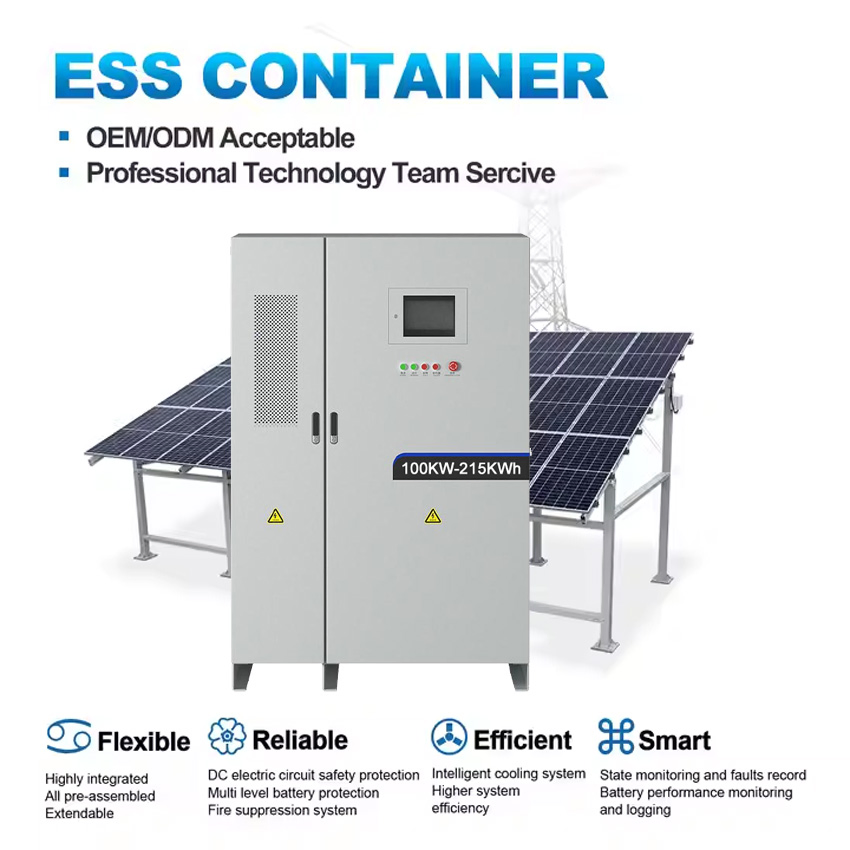

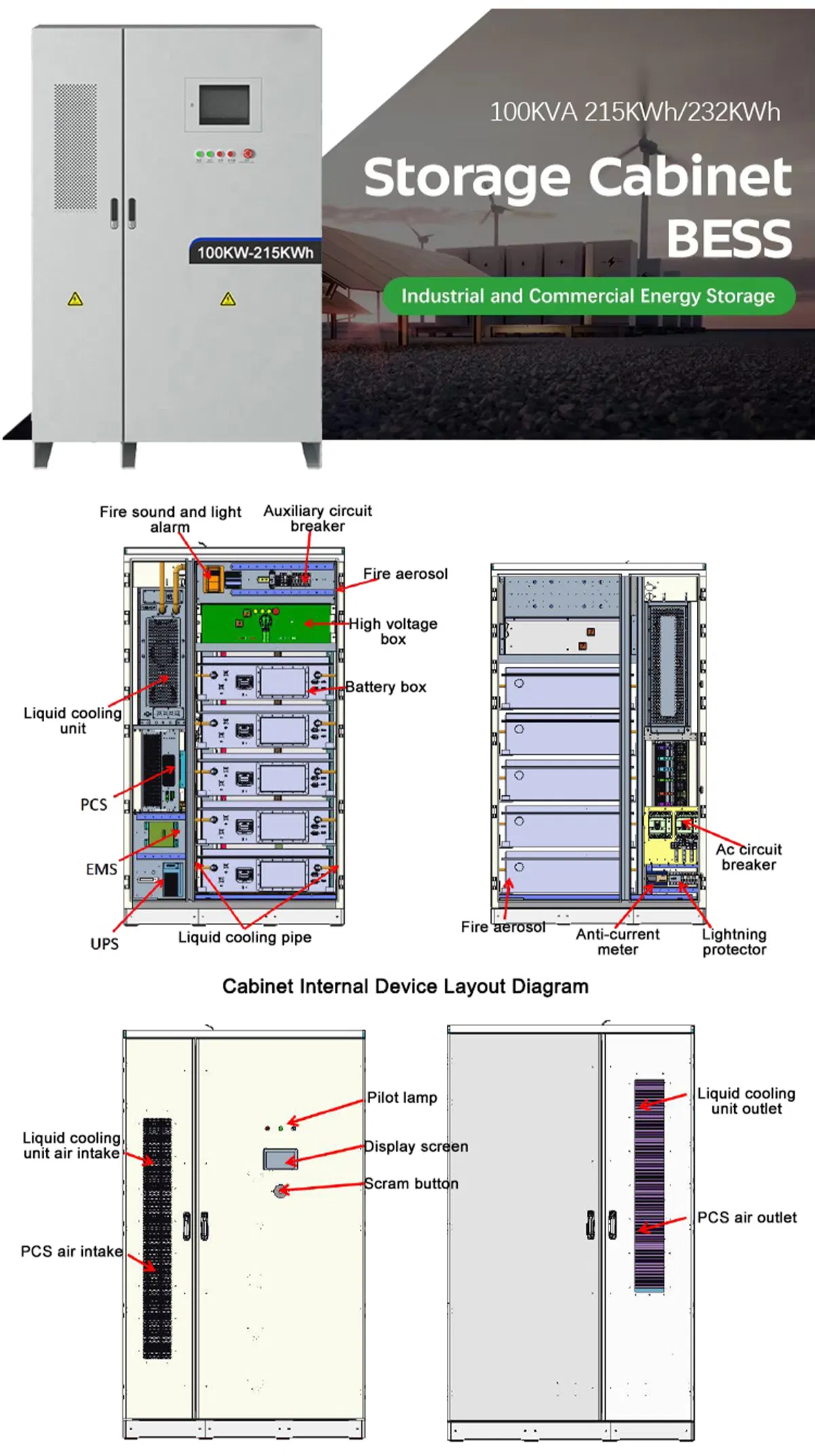

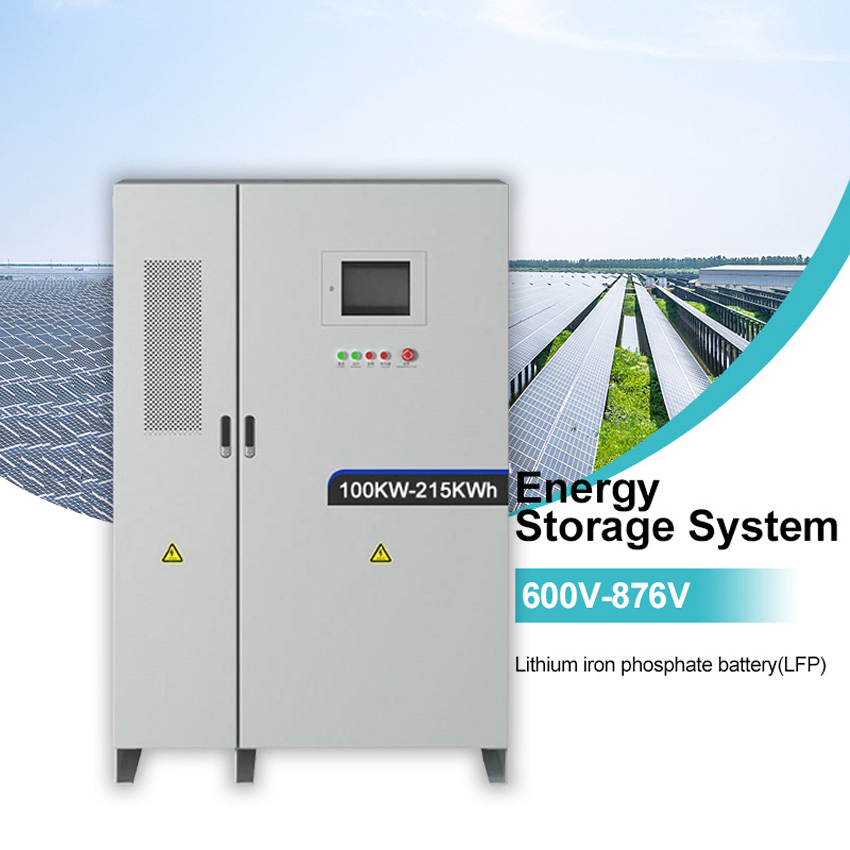

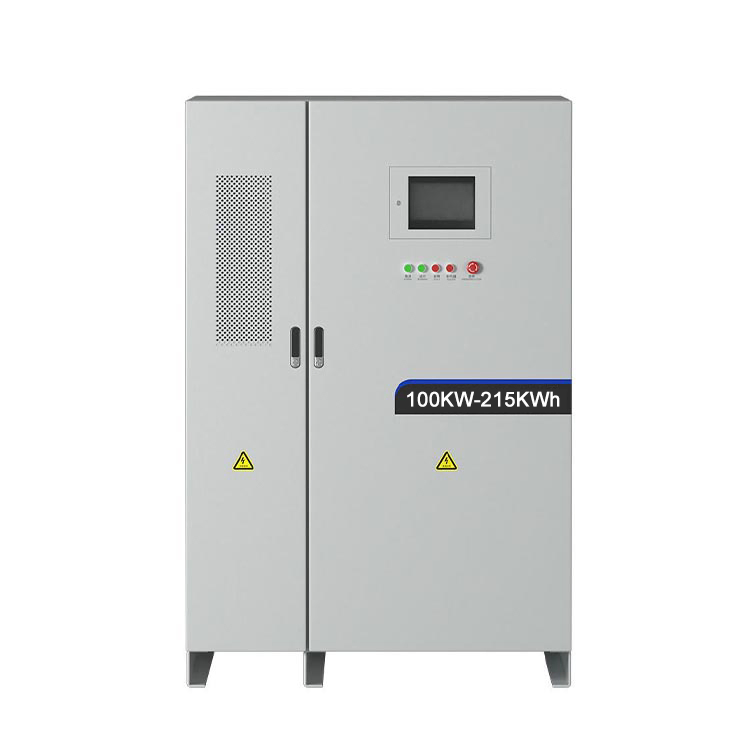

El armario de almacenamiento de baterías de 100kW 215 kwh integra baterías de almacenamiento de energía, módulos PCS, EMS, sistema de gestión de baterías de 3 niveles, módulos fotovoltaicos, cajas de distribución, aire acondicionado industrial, etc. A través de un diseño de tuberías especiales, el sistema de gestión térmica está optimizado para hacer que el sistema funcione de forma más segura y eficiente. Equipado con PCS modular montado en bastidor, que admite conexión en paralelo de varias máquinas y tiene una buena escalabilidad; el número de módulos PCS y la potencia total de la batería se pueden seleccionar de acuerdo con los requisitos de capacidad del sistema de la microred y otros escenarios. Ampliable hasta 215 kwh.
El aire acondicionado integrado montado en la puerta se adopta, que no ocupa el espacio del armario, aumenta el espacio disponible del armario exterior, tiene una mejor integridad estructural en la parte superior, y tiene un buen efecto impermeable. La pantalla de control local permite varias funciones como el control de funcionamiento del convertidor, formulación de estrategia de gestión de energía, actualización remota de equipos, etc.

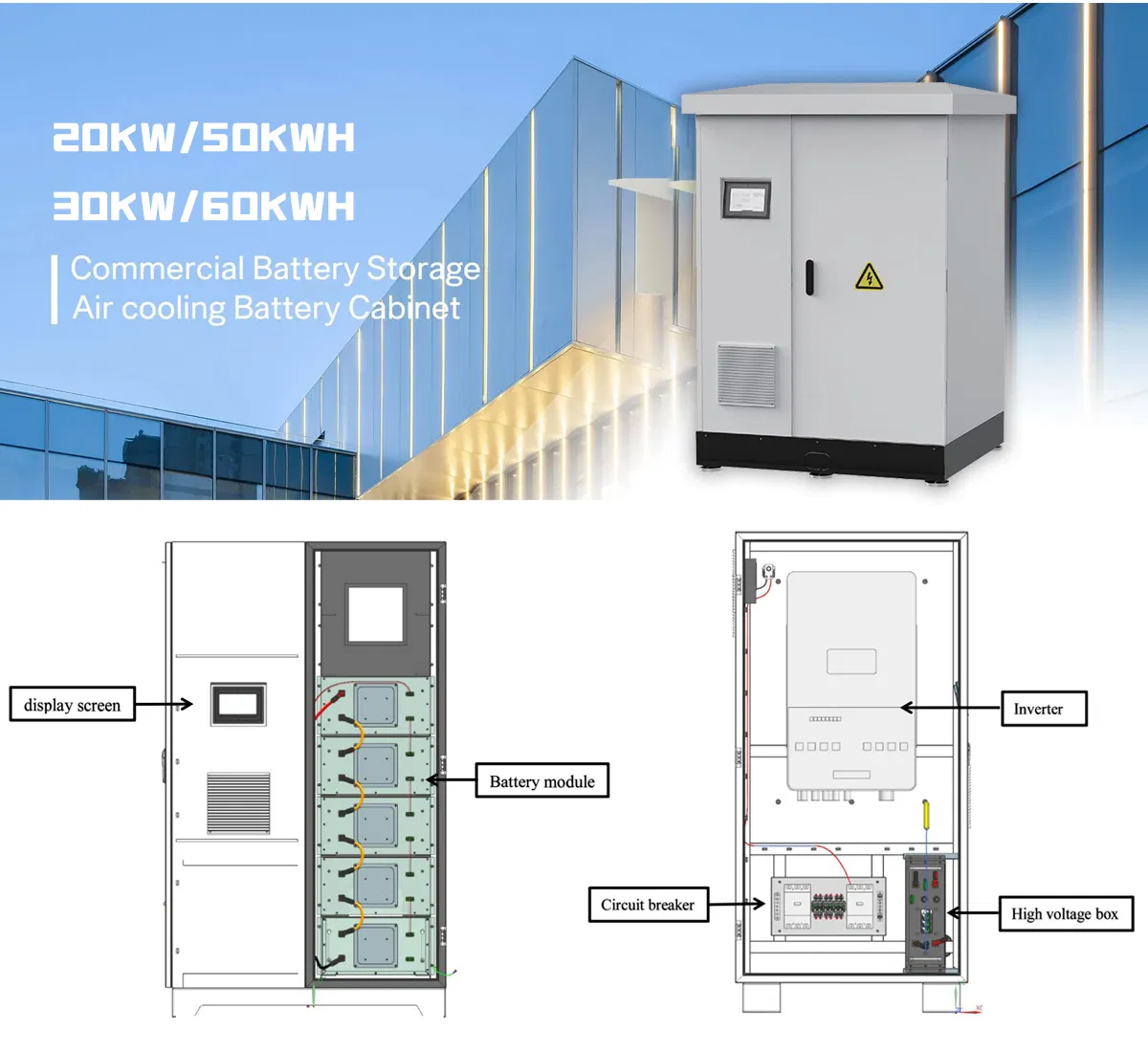

| Modelo | LWN-20kW50kWh | LWN-30kW60kWh |
|---|---|---|
| Batería | ||
| Energía del módulo | 10,24kWh | |
| Número de módulo | 5PCS | 6PCS |
| Energía nominal | 51,2kWh | 61,4kWh |
| Voltaje estándar | 512V | 614,4V |
| Rango de tensión de trabajo | 432 ~ 576 V. | 518,4~691,2V |
| Humedad | ≤80% | |
| Instalación | Armario | |
| Comunicación | CAN/RS485/WIFI (OPCIONAL) | |
| Atenuación del producto (módulo) | 773*560*165mm | |
| Atenuación del paquete (módulo) | 900*620*385mm | |
| Peso neto (módulo) | 85kg | |
| Parámetros generales | ||
| Producto atenuación del gabinete | 1170*1031*1636mm | |
| Paquete de atenuación del Gabinete | 1300*1160*1850mm | |
| Peso neto total | 805kg | 942kg |
| Protección contra entrada | IP54 | |
| Temperatura de funcionamiento | 0-55℃ | |
| Temperatura de almacenamiento | -20-55℃ | |
| Modelo | LWN-100kW215kWh | LWN-100kW232kWh | |
|---|---|---|---|
| Batería | |||
| Tipo | 768V280Ah | 832 V280 Ah | |
| Energía nominal | 215,04kWh | 232kWh | |
| Rango de tensión de trabajo | 672~864V | 728V~936V | |
| Comunicación BMS | Ethernet/RS485/CAN | Ethernet/RS485/CAN | |
| PCS | |||
| Lado AC | Potencia nominal de CA | 100kW | |
| Potencia máxima | 100kW | ||
| Corriente máxima | 150A | ||
| Tensión nominal | 380V | ||
| Frecuencia nominal | 50/60Hz | ||
| Lado DC | Tensión de entrada máxima | 950V | 936V |
| Corriente máxima | 140A | ||
| Rango de tensión de la batería | 650~950V | 728~936V | |
| MPPT | |||
| Lado de baja tensión | Potencia nominal | 100kW | |
| Corriente máxima | 320A | ||
| Rango de tensión MPPT | 200~650V (320~650V completamente cargado) | ||
| Lado de alta tensión | Potencia nominal | 100kW | |
| Corriente nominal | 100A | ||
| Rango de tensión | 350-1000V | ||
| Parámetros generales | |||
| Producto atenuación del gabinete | 1500*2306*1539mm | 1350*2050*1350mm | |
| Protección contra entrada | IP54 | ||
| Temperatura de funcionamiento | -20-55℃ | ||
| Refrigeración | Refrigerado por aire | Refrigerado por líquido | |
| Certificación de seguridad | CE/ UN38.3/ RoHS | ||
| Peso neto | 3500kg | 2500kg | |

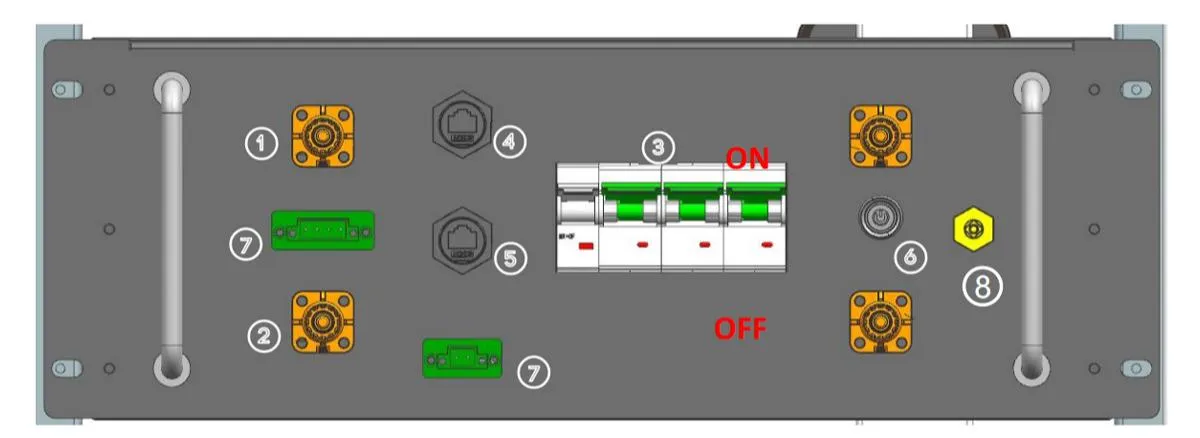

Descripción de la interfaz de la caja de alta tensión (PDU)

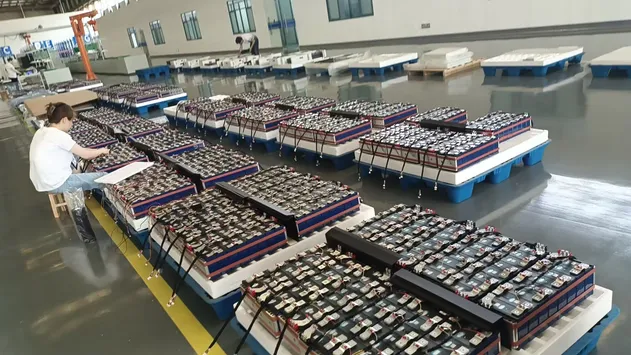

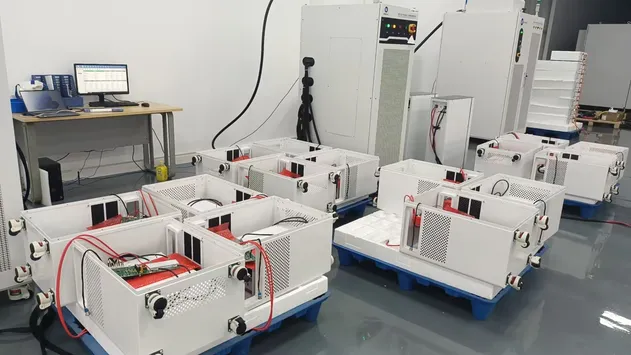

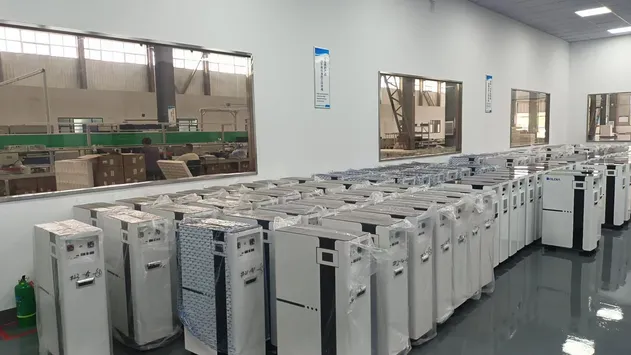

Especialistas en baterías de litio Lifepo4, todos estos productos se utilizan ampliamente para el sistema de almacenamiento de energía solar. Como proveedor profesional de baterías, contamos con excelentes equipos que se centran en el desarrollo y diseño de productos, control de calidad e inspección y funcionamiento de la empresa. Taller digital de fábrica inteligente, todo el procedimiento de producción estrictamente de acuerdo con el sistema de gestión de calidad estándar internacional de producción, continúa realizando el ciclo de entrega corto real a través de "modularización funcional, estandarización de mecanismos, y generalización de piezas".
